Contrôle de la pression d'huile
Pression d'huile à une température d'huile moteur de 80°C (bar) :
à 760 tr/min ................................≥ 0,7
à 1200 tr/min................................≥ 1,2
à 2800 tr/min ..............................≥ 2,8
à 4400 tr/min................................≥ 3,0
Outils nécessaires

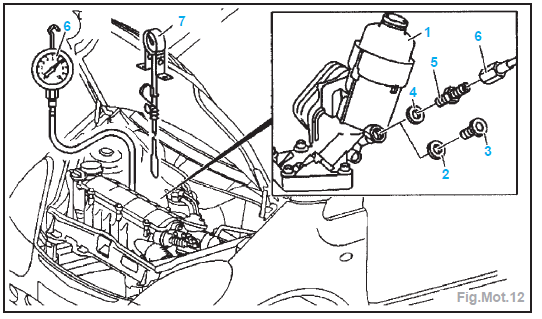

Déposer la vis (3) ainsi que le joint (2) du boîtier de filtre à huile (1) (Fig.Mot.12).
Visser le raccord double (5) avec la bague d'étanchéité (4) dans le boîtier de filtre à huile.
Brancher le contrôleur (6) sur le raccord double.
S'assurer que le niveau d'huile moteur est correct, sinon le corriger.
Plonger la sonde de température du téléthermomètre dans l'huile moteur à la place de la jauge à huile.
Contrôler la pression d'huile.
La repose s'effectue dans l'ordre inverse de la dépose.
Nota : Remplacer la bague d'étanchéité (2).
Serrer les pièces aux couples.

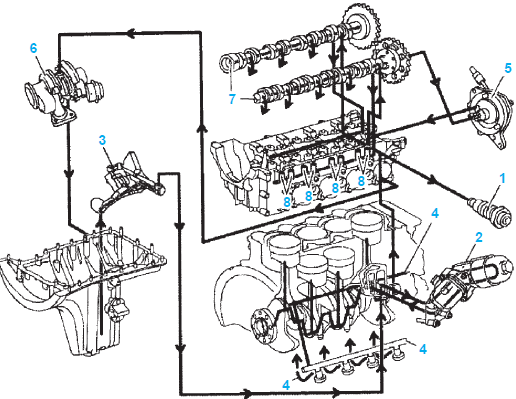

Circuit de lubrification
Circuit de lubrification
Tendeur de chaîne
Filtre à huile
Pompe à huile
Canal principal d'huile
Pompe à dépression
Thermostat
AlimentationRéglage du toit à lamelles
Dépose - Repose
Déposer (Fig.Sel.14) :
le ciel du toit à lamelles,
l'habillage du pavillon.
Réglage (Fig.Sel.15) (jeu entre lamelles)
Desserrer les vis de fixation des lamelles.
Nota : Les différentes lamelles n ...
Hayon
Dépose (Fig Amo.6)
Nota : En cas de remplacement du hayon, il faut prévoir le
remplacement de la lunette AR.
Déposer :
l'habillage du cadre de toit AR en déposant partiellement le
joint et déclipsant l'habillage (8 agrafes),
...
Nomenclature
Abréviations des désignations des signaux et des bornes
Raccords de câbles et connecteurs
Points de masse
Douilles d’extrémité Z (raccords de câbles et connecteurs dans
le faisceau)
Abréviations utilisée ...
