Dépose
Outil nécessaire :
outil de levage WH58.30-Z-1007-07A.

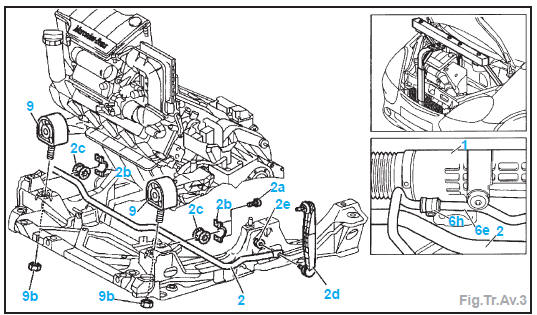

Déposer (Fig.Tr.AV.3) :
les roues AV,
les habillages inférieurs D et G et du compartiment moteur,
les écrous (9b) du silentbloc AV (9).
Débrancher les connecteurs de fils du moteur (sur A140, A160, A190 et A210).
Déposer le filtre à air (sur A190).
Soulever le moteur à l'aide de l'outil de levage.
Nota : Faire attention aux durits et flexibles.
Déposer la barre stabilisatrice (2) des triangles (2d).
Nota : Maintenir en place le boulon à rotule (2d).
Déposer :
la barre stabilisatrice (2) du berceau et le palier caoutchouc (2c),
le collier (6h) de la conduite (6e) de la crémaillère.
Braquer à droite et déposer la barre stabilisatrice par le côté G.
Repose
Nota :
Ne pas utiliser de graisse ou de lubrifiant,
remplacer les vis et écrous.
La repose s'effectue dans l'ordre inverse de la dépose.
