Plaquettes
Dépose - Repose
Déposer la roue.

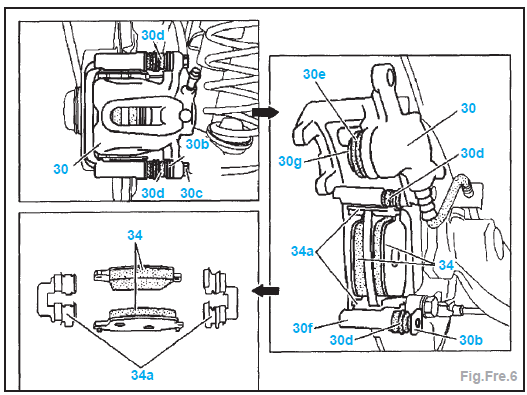

Détacher la vis (30c) (Fig.Fre.6).
Déposer les plaquettes de frein (34) avec les agrafes (34a).
Repousser le piston (30g) jusqu'à ce qu'il soit au fond de son alésage.
La repose s'effectue dans l'ordre inverse de la dépose.
Serrer les pièces aux couples.
Appuyer plusieurs fois sur la pédale de frein afin de mettre en contact les plaquettes avec les disques de frein.
Contrôler le niveau de liquide de frein.
Etrier
Dépose - Repose
Déposer la roue.

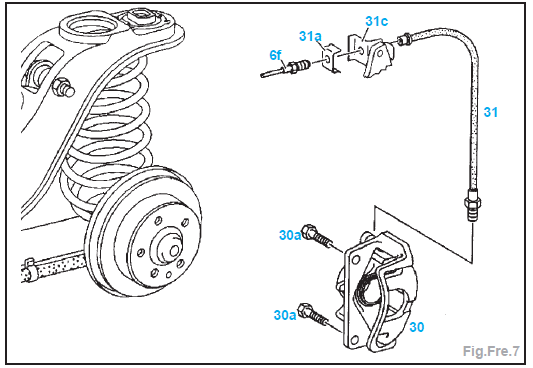

Débrancher le flexible de frein (31) (Fig.Fre.7).
Nota : Obturer les raccords par des bouchons.
Déposer :
les plaquettes de frein,
les plaquettes de frein,
La repose s'effectue dans l'ordre inverse de la dépose.
Serrer les pièces aux couples.
Appuyer plusieurs fois sur la pédale de frein afin de mettre en contact les plaquettes avec les disques de frein.
Purger le système de freinage.
Disque
Dépose - Repose
Déposer l'étrier de frein.

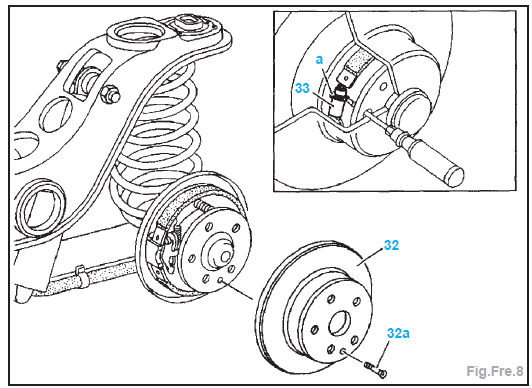

Desserrer le frein de stationnement en dévissant la molette (a) du dispositif de rattrapage (33) à l'aide d'un tournevis (Fig.Fre.8).
Nota : Sens de réglage pour le desserrage des garnitures de frein :
côté droit : tourner la molette de l'arrière vers l'avant,
côté gauche : tourner la molette de l'avant vers l'arrière.
Retirer la vis (32a), puis déposer le disque de frein (32).
La repose s'effectue dans l'ordre inverse de la dépose.
Serrer les pièces aux couples.
Appuyer plusieurs fois sur la pédale de frein afin de mettre en contact les plaquettes avec les disques de frein.
Régler le frein à main.
