Revue technique automobile Mercedes-Benz Classe A: Fusibles et relais

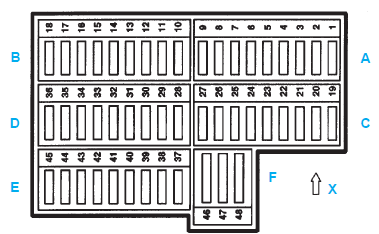

Boîte à fusibles et à relais (F1)

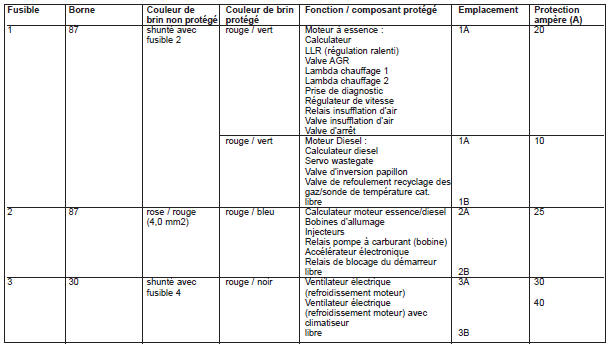

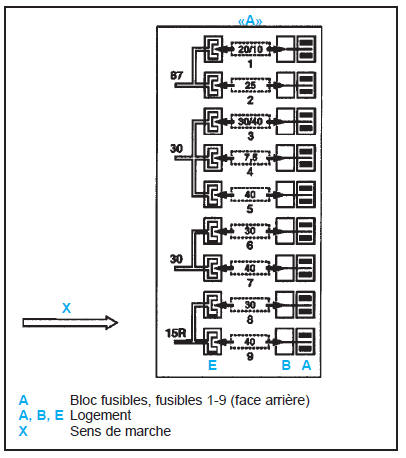

  1. Bloc fusibles A, fusibles 1 à 9

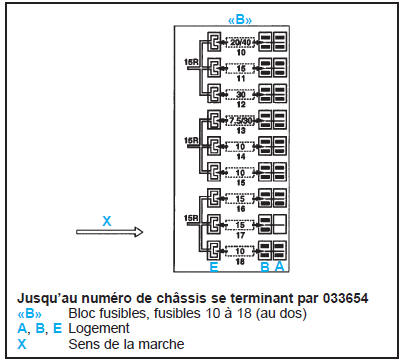

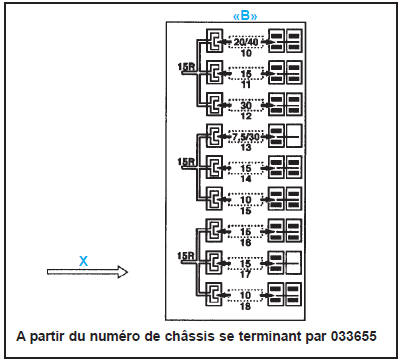

  2. Bloc fusibles B, fusibles 10 à 18

  3. Bloc fusibles B, fusibles 10 à 18

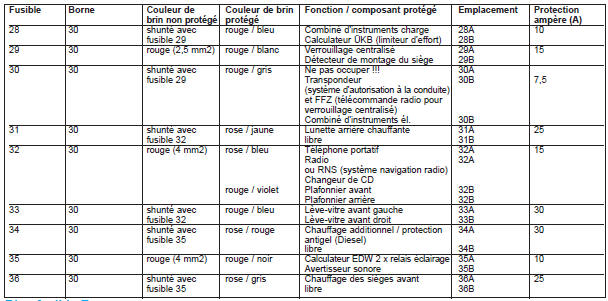

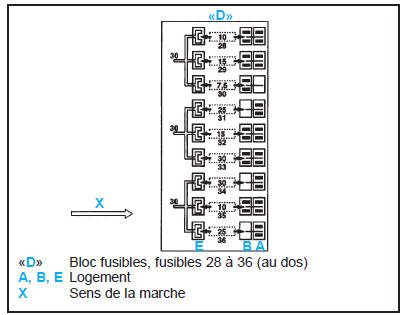

  4. Bloc fusibles D, fusibles 28 à 36

  5. Bloc fusibles D, fusibles 28 à 36

  6. Bloc fusibles D, fusibles 28 à 36

X Sens de la marche

Avis de modifications

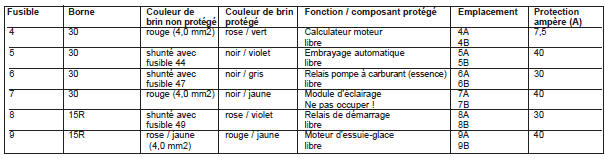

Bloc fusibles A

Bloc fusibles A

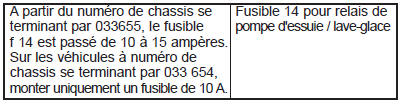

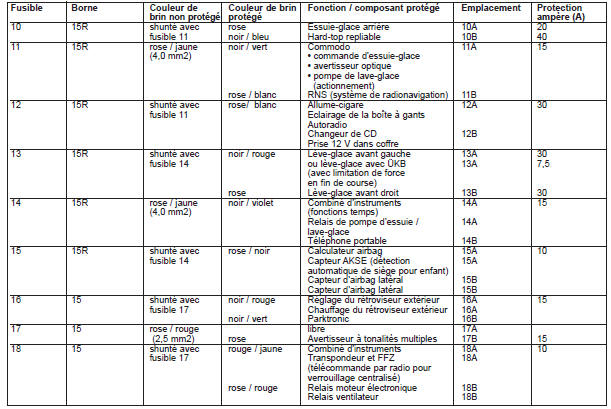

Bloc fusibles B

Bloc fusibles B

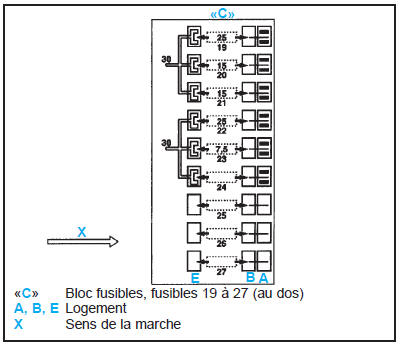

Bloc fusibles C

Bloc fusibles C

Bloc fusibles D

Bloc fusibles D

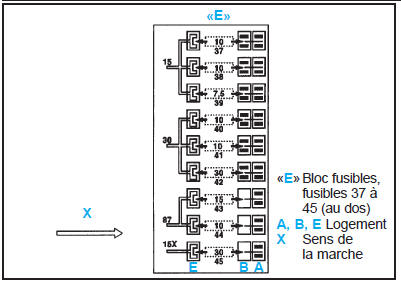

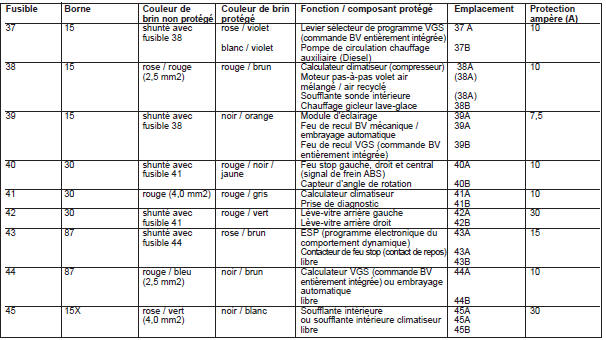

Bloc fusible E

Bloc fusible E

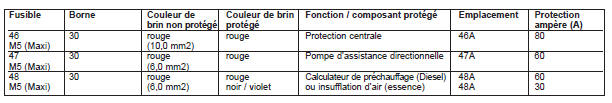

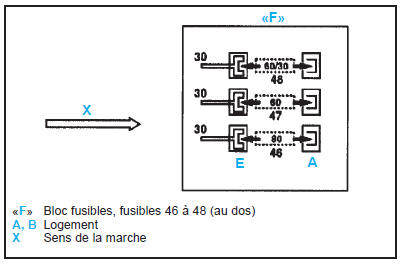

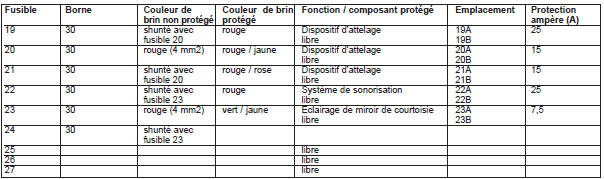

Bloc fusible F

Bloc fusible F

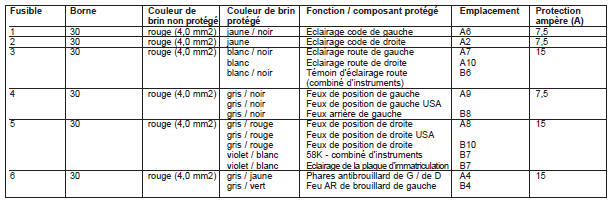

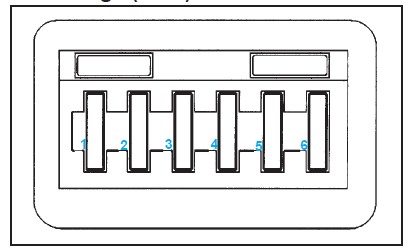

Boîte à fusibles sur le module d’éclairage (N7-1)

Boîte à fusibles sur le module d’éclairage (N7-1)

Nomenclature

Éléments et implantation
...

Nomenclature
Abréviations des désignations des signaux et des bornes Raccords de câbles et connecteurs Points de masse Douilles d’extrémité Z (rac ...
