Dépose

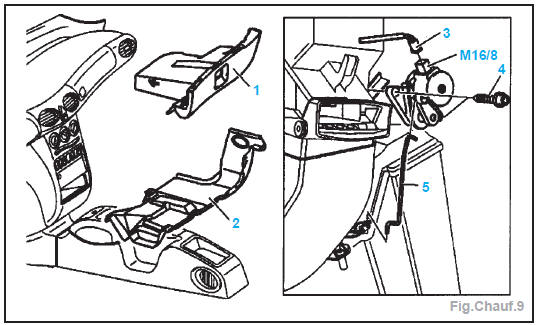

Déposer (Voir le chapitre «Sellerie») :
la boîte à gants (1) (Fig.Chauf.9),
la partie inférieure de la planche de bord (côté passager) (2).
Débrancher la fiche (3) du moteur (M16/8).
Déposer le moteur (M16/8) et décrocher la tringlerie (5).
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Contrôler que le volet s'ouvre et se referme complètement.
