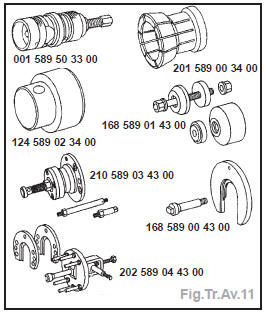

Outils nécessaires (Fig.Tr.AV.11) :
extracteur 001 589 50 33 00 et 202 589 04 43 00, extracteur et emmanchement 168 589 01 43 00 et 210 589 03 43 00, pince de serrage 201 589 00 34 00, pièce de pression 124 589 02 34 00 et plaque d'appui 168 589 00 43 00.
Dépose
Déposer (Fig.Tr.AV.12) :
la roue,
l'écrou (5a),
le disque de frein AV,
le bras inférieur (2).
Extraire :
la transmission du moyeu (voir le chapitre «Transmission»),
le moyeu (5),
la fusée ( 02/98).
Nota :
L'extraction du moyeu détruit le roulement conique (5b) ( 02/98),
A partir du 02/98, le roulement (5b) est à rouleaux obliques et à 2 rangées.
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Nota : Remplacer les vis et écrous.
