Remplacement
Déposer (Fig.Car.6) :
le bouclier AV,
le capot moteur,
les optiques,
la doublure d'aile,
l'aile AV,
le module AV avec le raidisseur,
l'échappement,
l'essieu AV avec l’ensemble moteurboîte de vitesses,
les pièces dans la zone d'intervention,
la porte AV
le siège AV,
la planche de bord,
les insonorisants de tablier, tunnel et plancher dans la zone d'intervention,
le pare-brise.
Mettre en place le véhicule sur le marbre avec les outils de redressage.
Découper la partie AV déformée.
Préparer et ajuster les pièces.
Mettre en place et souder les parties remplacées.
Nettoyer les zones de soudures et appliquer du primer MB-2K (2 composants).
Appliquer un apprêt d'étanchéité sur les soudures.
Peindre les éléments.
Effectuer la protection des corps creux.
Reposer la plaque d'identification du véhicule et refrapper les numéros de série.
La repose s'effectue dans l'ordre inverse de la dépose.
Régler l'alignement et les jeux des éléments amovibles.

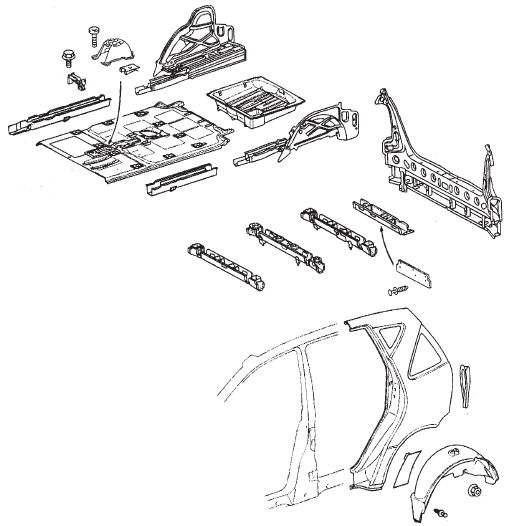

Carrosserie : Partie centrale et arrière
Fixation du support d'essieu AV
Pied milieu extérieur (montant B)Couvre-bagages
Consignes de sécurité importantes
ATTENTION
Le couvre-bagages n'est pas un système de retenue. Arrimez correctement
le chargement qui se trouve sous le couvrebagages avec du matériel adapté. Veillez
à ce que le couvre-bagages soit correctement verrou ...
Roue de secours normale/roue de secours compacte « Minispare »
La roue de secours normale ou la roue de secours compacte « Minispare » se trouve
sous le plancher du compartiment de chargement.
Relevez le plancher du compartiment de chargement
Véhicules équipés de la fonction ECO de démarrage et d'arrêt auto ...
Capteur d'angle de rotation
(sens de passage des rapports et sens de sélection)
Dépose
Décrocher le câble (1 et 2) sur le module de boîte en tournant l'écrou (3)
dans le sens anti-horaire (Fig.BVM.11).
Déclipser les tringleries de liaison (4 et 5) sur le modul ...
