Dépose - Repose
Vidanger le liquide de refroidissement.
Abaisser l'ensemble moteur-berceau avant (voir méthode en fin de chapitre).

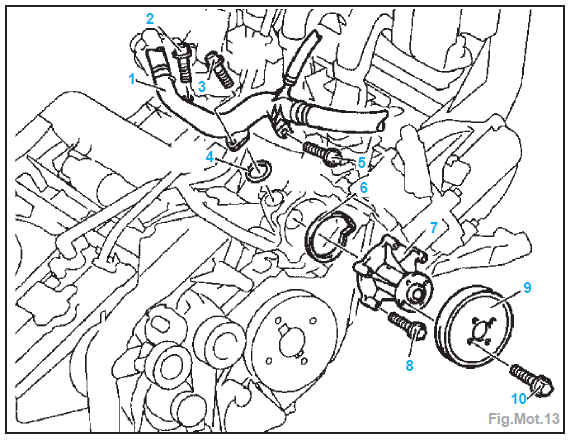

Desserrer les vis (10), puis déposer la courroie d'accessoires (Fig.Mot.13).
Déposer la poulie (9).
Si le tube d'eau (1) est fixé sur la pompe à eau, le retirer du bloc-cylindres et le mettre de côté avec les durits toujours raccordées.
Déposer la pompe à eau (7).
La repose s'effectue dans l'ordre inverse de la dépose.
Serrer les éléments aux couples.
Nota : Remplacer le joint (6) ainsi que la bague (4) et la huiler pour faciliter son remontage.
Contrôler l'étanchéité du système de refroidissement.
Pompe à eau
Refroidissement
ThermostatCapteur d'angle de braquage
Dépose
Déposer (Fig.Dir.8) :
le volant,
le filament de contact (A45) avec le capteur d'angle (N49).
Extraire le capteur d'angle de la spirale de contact (A45) en
comprimant les clips (1) et en tirant vers le bas la spirale.
Rep ...
Vue d'ensemble du remplacement des ampoules - types d'ampoules
Vous pouvez remplacer les ampoules des feux suivants. Vous trouverez les indications
relatives aux types d'ampoules dans la légende.
Projecteur
halogène
Clignotant : PY 21 W
Feu de route : H7 55 W
Feu de position/feu de stationnement : W 5 W
Feu de croisement : H7 55 ...
Freins arrière
Freins à tambours
Pour les types :
168.006, 168.007, 168.008, 168.009, 168.031, 168.033, 168.131.
Diamètre du tambour nominal (mm) ....................180 à 180,2
Diamètre du tambour maximum (mm)............................181,2
...
