Dépose - Repose
Démonter le vase d'expansion de refroidissement et le mettre de côté avec les durits toujours raccordées.

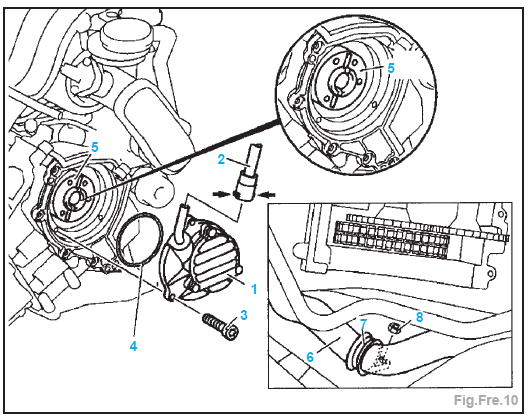

Détacher la durit de refroidissement (6) se trouvant sur le côté à droite dans le compartiment moteur, contre la carrosserie (Fig.Fre.10).
Démonter la conduite de dépression (2) du servofrein sur la pompe à vide (1).
Déposer les vis (3), puis la pompe à vide.
La repose s'effectue dans l'ordre inverse de la dépose.
Remplacer le joint (4).
Remplacer le joint (4).
L'entraîneur de la pompe à vide doit prendre dans la gorge de l'arbre à cames d'admission.
Serrer les pièces aux couples.
Servofrein
Frein de stationnementBiellette intérieure de crémaillère (sur crémaillère déposée)
Outil nécessaire (Fig.Dir.18) :
clé à fourche 220 589 00 01 00.
Dépose - repose
Déposer le soufflet
Dévisser la biellette (2b) de la crémaillère (Fig.Dir.18).
Reposer la biellette (2b) et la se ...
Consignes de sécurité
ATTENTION
Confiez toujours les travaux sur le véhicule à un atelier qualifié, notamment
les travaux importants pour la sécurité ou devant être effectués sur des systèmes
importants pour la sécurité, ainsi que les travaux de main ...
Généralités
Moteurs à 4 temps, 4 cylindres en ligne placés transversalement sur le support
d’essieu avant.
Le moteur est incliné de 59° par rapport au sens de la marche.
Culasse en aluminium à 8 soupapes.
Bloc-cylindres en fonte d’aluminium.
Vilebrequin tournant sur ...
