Outils nécessaires (Fig.Tr.AR.10) :
mandrin à chasser 202 589 00 15 00, extracteur ∅ 28 à 37 mm 000 589 28 33 00, contre-appui 000 589 33 33 00 et mandrin 168 589 15 15 00.
Déposer (Fig.Tr.AR.11) :
les bagues (8a) et les roulements (8),
les cages (8b) et les douilles (8c et 8d).
Le remontage s'effectue dans l'ordre inverse du démontage.
Nota : Graisser les roulements.
Bras arrière
Moyeu ARValve d'expansion
Dépose
Vidanger le climatiseur.
Débrancher les conduites (10 et 11) de la valve (1) (Fig.Chauf.8).
Déposer la valve d'expansion (1) du raccord d'aspiration et
de pression de l'évaporateur (4 et 5).
Nota : Obturer les orif ...
Silentblocs AV ou AR d'essieu AR
Outil nécessaire (Fig.Tr.AR.7) :
outil d'extraction et d'emmanchement 1680589 03 43 00.
Remplacement
Déposer (Fig.Tr.AR.8) :
les ressorts AR,
les amortisseurs AR,
l'essieu AR partiellement.
Nota : Les conduites d ...
Bras arrière
Outil nécessaire (Fig.Tr.AR.4).
outil pour câble 168 589 06 14 00.
Remplacement

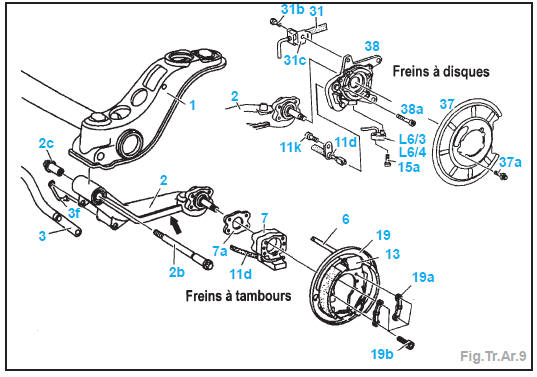

Déposer (Fig.Tr.AR.9) :
la roue,
le tambour de frein et son moyeu ou le disque de frein,le moyeu,
les garnitures de frein à main et le plateau (37) (vo ...
