Dépose
Version jusqu'au 28/02/2001
Déposer le recouvrement (1) de console centrale à l'avant (Fig.Chauf.14).
Débrancher :
les fiches (7 et 8) du calculateur du chauffage automatique à climatiseur intégré (N20),
la fiche (7).
Nota : Débrancher la fiche (8) en actionnant (basculant) le levier de verrouillage.
Décrocher les câbles (2 ,3, 5 et 6) en comprimant les agrafes de maintien et en dégageant les câbles.
Sortir le clavier du chauffage (4) ou le calculateur (N20).
Version à partir du 01/03/2001

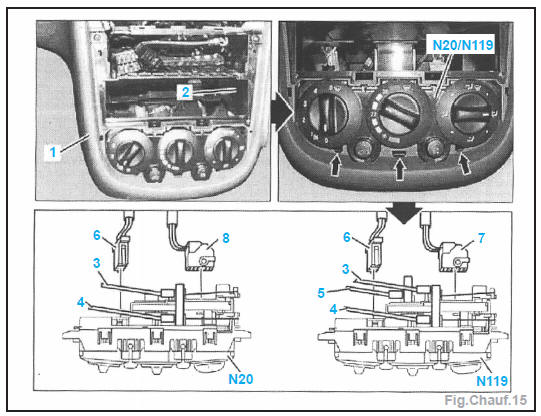

Déposer (Fig.Chauf.15) :
le recouvrement (1) de console centrale à l'avant,
le raidisseur de console (2).
Sortir le calculateur du chauffage (N20 ou N119) hors des crans de la console centrale et le repousser vers l'AR.
Débrancher les fiches (6 et 7) du calculateur (N20) ou (6 et 8) du clavier (N119).
Nota : Débrancher la fiche (7ou 8) en actionnant (basculant) le levier de verrouillage.
Décrocher les câbles de commande (3,4 et 5) en comprimant les agrafes de maintien et en dégageant les câbles.
Sortir le clavier du chauffage (N119) ou le calculateur (N20).
Repose
La repose s'effectue dans l'ordre inverse de la dépose.
Contrôler le fonctionnement :
des volets d'air,
la rotation des boutons de commandes (doivent tourner sans accoups),
l'éclairage et tous les régimes de la soufflerie.
Fusée d'essieu avant
Outils nécessaires (Fig.Tr.AV.13) :
extracteur 201 589 01 33 00 et 201 589 14 33 00, pièce d'appui
129 589 10 63 00.
Dépose
Déposer (Fig.Tr.AV.14) :
le moyeu de roue,
le capteur G ou D (L6/1 ou L6/2),
...
Valve régulatrice de pression (Y74)
Rôle
Réguler et maintenir constante la pression dans la rampe commune, conformément
à un courant de commande transmis par le calculateur (N3/9).
Emplacement
A droite, en bout de rampe commune.
Valve de préchauffage
Rôle
Préchauffer ...
Réglage des buses centrales
Buse centrale gauche
Buse centrale droite
Molette de réglage de la buse centrale droite
Molette de réglage de la buse centrale gauche
Ouverture et fermeture : tournez les molettes de réglage 3 et 4 vers
le haut ou vers le bas.
...
