Contrôle de la pression d'huile
Pression d'huile à une température d'huile moteur de 90°C (bar)
à 700 tr/min ................................≥ 1,0
à 1000 tr/min ..............................≥ 1,5
à 3000 tr/min ..............................≥ 4,0
à 5750 tr/min ..............................≥ 4,5
Outils nécessaires
Lubrification

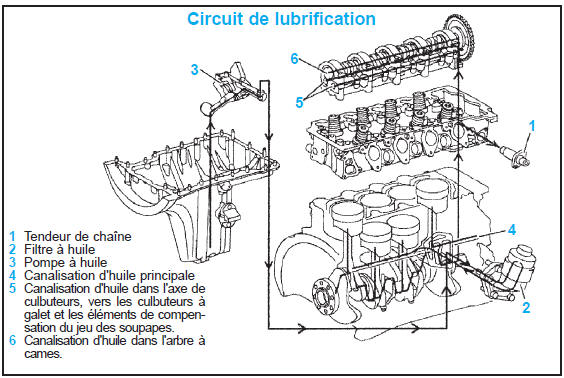

Circuit de lubrification
Circuit de lubrification
Si le véhicule est équipé d'un vase d'expansion séparé du radiateur, le déplacer de son emplacement avec les durits toujours raccordées.
Dévisser le bouchon (3) sur le tendeur de chaîne (1) (Fig.Mot.15).
Visser le raccord double (5) avec la bague d'étanchéité (4) dans le tendeur de chaîne (1).
Brancher le contrôleur (6) sur le raccord double.
S'assurer que le niveau d'huile moteur est correct, sinon le corriger
Plonger la sonde de température du téléthermomètre dans l'huile moteur à la place de la jauge à huile.
Contrôler la pression d'huile.
La repose s'effectue dans l'ordre inverse de la dépose.
Nota : Remplacer la bague d'étanchéité (2).
Serrer les pièces aux couples.
